超聲空化耦合微磨粒協(xié)同改性TC17鈦合金表面強(qiáng)化機(jī)理研究，構(gòu)建非均質(zhì)成核與空泡演變理論模型，揭示超聲頻率對(duì)空泡動(dòng)力學(xué)表面形貌顯微硬度及殘余壓應(yīng)力的調(diào)控規(guī)律

1、引言

現(xiàn)代航空發(fā)動(dòng)機(jī)對(duì)推重比、熱效率和壽命提出了更高要求[1,2]。作為發(fā)動(dòng)機(jī)的關(guān)鍵構(gòu)件，葉片的表面質(zhì)量和力學(xué)性能直接影響發(fā)動(dòng)機(jī)的運(yùn)行效率與安全性。研究表明，疲勞是葉片失效的主要形式，占零部件故障比例超過50%[3]，同時(shí)表面粗糙度由10.16μm降低到0.76μm可使渦輪泵效率提升2.5%[4]。由此可見,表面特性對(duì)整體性能具有顯著影響。因此，實(shí)現(xiàn)葉片表面質(zhì)量與力學(xué)性能的同步提升對(duì)航空發(fā)動(dòng)機(jī)具有重要意義。

TC17鈦合金因其高比強(qiáng)度、優(yōu)良的高溫性能和良好的疲勞特性,被廣泛應(yīng)用于航空發(fā)動(dòng)機(jī)的壓氣機(jī)盤和葉片等關(guān)鍵部件,是目前應(yīng)用最廣的高性能鈦合金之一[5-7]。付航等[8]對(duì)比了TC4、TC11與TC17三種鈦合金制成的葉片并進(jìn)行了力學(xué)性能分析，結(jié)果表明TC17在高溫條件下性能尤為優(yōu)異，在550°C時(shí)抗拉強(qiáng)度可達(dá)約1180MPa,蠕變變形率小于0.2%,疲勞壽命較其他型號(hào)提高約15%。盡管如此,傳統(tǒng)的表面改性方法(機(jī)械拋光、噴丸、激光等)在改善表面質(zhì)量與同時(shí)強(qiáng)化力學(xué)性能方面常常難以兼顧[9-11],這限制了它們?cè)诟咝阅苋~片中的應(yīng)用推廣。超聲空化的次級(jí)效應(yīng)具有改變材料表面微納結(jié)構(gòu)的能力[12-15],并且空化噴丸技術(shù)可以改善零件表面狀態(tài)并延長(zhǎng)疲勞壽命[16]。Soyama和Korsunsky綜述了空化噴丸和其他表面噴丸方式,其重要的結(jié)論是空化噴丸后的表面質(zhì)量?jī)?yōu)于其他噴丸方式[17]。葉林征等[18]對(duì)AZ31B鎂合金的超聲空化改性試驗(yàn)也證實(shí)了空化作用在表面強(qiáng)化與晶粒細(xì)化上的有效性。綜上,超聲空化改性具備實(shí)現(xiàn)表面質(zhì)量和力學(xué)性能協(xié)同提升的潛力。

Chuai等的研究揭示了微磨粒能夠顯著促進(jìn)空化效應(yīng)[19],而Fu等進(jìn)一步發(fā)現(xiàn),超聲空化與微磨粒的協(xié)同作用較單一超聲空化可引發(fā)更為劇烈的表面微納結(jié)構(gòu)變化[20]。葛江勤團(tuán)隊(duì)的研究成果表明超聲空化效應(yīng)可以對(duì)固體顆粒有效引導(dǎo)[21]。Chen等[22]則從流體域角度出發(fā),研究了超聲空化作用下氣泡演化對(duì)微磨粒的影響,結(jié)果表明微磨粒在空化過程中能夠獲得動(dòng)能。在氣泡塌陷過程中形成的微射流與沖擊波可驅(qū)動(dòng)微米級(jí)磨粒對(duì)材料表面產(chǎn)生沖擊與切削,從而實(shí)現(xiàn)表面微納結(jié)構(gòu)的有效重構(gòu),進(jìn)而調(diào)控材料的表面性能。相較于傳統(tǒng)改性手段,該技術(shù)具備無接觸加工、適應(yīng)復(fù)雜形貌、綠色環(huán)保等優(yōu)勢(shì),尤其契合于航空發(fā)動(dòng)機(jī)鈦合金葉片的復(fù)雜表面改性需求。由此可見,超聲空化微磨粒協(xié)同改性不僅在機(jī)理上具有研究?jī)r(jià)值,也在應(yīng)用層面展現(xiàn)出廣闊前景。

基于此,本文構(gòu)建了空化氣泡非均質(zhì)成核速率預(yù)測(cè)模型,并建立了考慮微磨粒擾動(dòng)效應(yīng)的空泡演變模型。在此基礎(chǔ)上,搭建了超聲空化微磨粒協(xié)同改性試驗(yàn)平臺(tái),開展了空泡云高速攝影與TC17鈦合金表面改性試驗(yàn)。通過理論建模與實(shí)驗(yàn)研究結(jié)合,揭示超聲空化微磨粒協(xié)同作用下的氣泡演化規(guī)律與表面改性機(jī)理,為實(shí)現(xiàn)TC17鈦合金葉片表面質(zhì)量與力學(xué)性能的協(xié)同提升提供系統(tǒng)的理論支撐與實(shí)驗(yàn)依據(jù)。

2、理論模型構(gòu)建

超聲空化強(qiáng)度和表面改性效果密切相關(guān)[23],自Rayleigh在理想不可壓縮流體中建立球形空泡動(dòng)力學(xué)模型以來, Plesset又進(jìn)一步引入氣泡內(nèi)部氣體效應(yīng),并考慮表面張力與液體黏性,發(fā)展形成了經(jīng)典的R-P方程。該方程已成為描述超聲空化過程的核心理論模型。超聲空化可視為氣泡壁面的徑向運(yùn)動(dòng)過程,其動(dòng)力學(xué)行為由氣泡內(nèi)外壓差及能量守恒所決定,可由控制方程(1)表示。

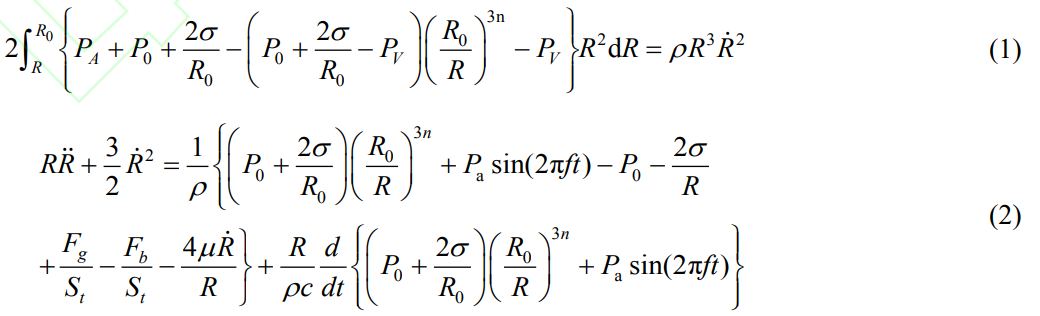

在不可壓縮流體域內(nèi),基于等溫狀態(tài)方程,氣泡內(nèi)為理想氣體,同時(shí)引入絕熱條件下的能量耗散、黏性損耗及聲輻射阻尼,構(gòu)建了氣泡球心固定的徑向運(yùn)動(dòng)球形空化氣泡模型。模型還結(jié)合了重力與浮力對(duì)氣泡動(dòng)力學(xué)的影響，R為空泡半徑， R 0 為初始空泡半徑(6μm), R ˙和 R ¨分別是速度和加速度,則該模型可表示為方程(2)所示。

P 0 是液體的靜壓(1.013×10^5Pa), σ是表面張力(0.076N/m), n是空泡中氣體多方指數(shù)(1),  μ是液體粘度(0.001kg/(m·s)), ρ是液體密度(1000 kg/m3),  S t 是時(shí)間t處的氣泡表面積, c是液體中的聲速(1497m/s), f是超聲波頻率,  P a 是聲壓幅值(1.3×10^5Pa)。超聲空化微磨粒流體內(nèi),空泡潰滅的次級(jí)效應(yīng)導(dǎo)致微磨粒加速,這些移動(dòng)的微磨粒會(huì)引起流體壓力場(chǎng)的擾動(dòng),從而影響單個(gè)空化氣泡的動(dòng)態(tài)演變。在雷諾數(shù)下限中,流體力學(xué)中的Navier-Stokes方程可以簡(jiǎn)化為Stokes方程。

其中, P表示流體中的壓力,  μ是流體的動(dòng)態(tài)粘度, v是流體的速度場(chǎng)。當(dāng)半徑為 α的粒子在粘性流體中以速度U移動(dòng)時(shí),流體在距粒子中心距離l點(diǎn)處的壓力分布表達(dá)式為式(4)。

考慮到模型探究微磨粒擾動(dòng)對(duì)于空泡演變的影響和方程的實(shí)際意義,  cos θ取1,  P ∞ 可忽略。考慮前人的研究結(jié)合本研究中使用的顆粒大小,確定微磨粒的速度范圍為20-70m/s[20]。在超聲波作用下,微磨粒可作為氣泡的非均質(zhì)成核位點(diǎn),顯著降低氣泡形成的能壘,從而促進(jìn)空泡生成。微磨粒誘導(dǎo)的成核行為可通過經(jīng)典非均質(zhì)成核理論模型(式5)描述。

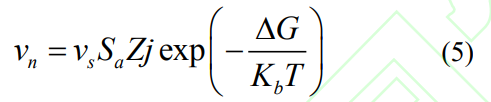

v s 為位點(diǎn)特異性成核速率,定義為每單位表面積顆粒的成核位點(diǎn)數(shù),基于成核概率的均勻表面性質(zhì)假設(shè),其被認(rèn)為是不變的, Z是Zeldovich因子,j是分子附著到核的速率,  K b 是玻爾茲曼常數(shù), T是絕對(duì)溫度,  ΔG是控制表面成核的能壘,  S a 為每升空化域中微磨粒的總表面積,成核率可以用來計(jì)算微磨粒對(duì)成核的影響。對(duì)于非均質(zhì)成核,  ΔG通常會(huì)因?yàn)榇嬖谕獠拷缑?如微磨粒的表面而降低。在非均質(zhì)成核中,微磨粒提供的表面降低了氣泡形成的能量障礙,非均質(zhì)成核的臨界功由方程(6)給出。

Δp是成核時(shí)的壓力差,即超聲波導(dǎo)致的局部壓力降和液體的飽和蒸汽壓之間的差值。其中,  f (θ) 為非均質(zhì)成核修正因子,用于定量描述微磨粒表面潤(rùn)濕性對(duì)氣泡成核能壘的降低效應(yīng)。  θ是氣泡在微磨粒表面上的靜態(tài)接觸角,它可以用來計(jì)算非均質(zhì)成核因子 f (θ) ,這個(gè)因子由方程(7)定義[24]。

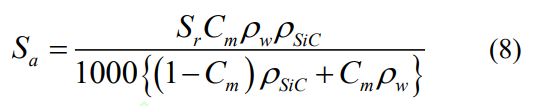

f (θ) 反映了微磨粒表面的成核效率,它減小了臨界自由能,從而降低了成核所需的能量。接觸角越小,微磨粒表面促成核的效率越高。在實(shí)際超聲空化微磨粒體系中,成核位點(diǎn)數(shù)量不僅取決于單個(gè)顆粒的表面性質(zhì),還與體系中微磨粒的總表面積密切相關(guān)。考慮到微磨粒粒徑分布已通過激光粒度儀測(cè)得,其比表面積 S r 可用于表征單位質(zhì)量磨粒所提供的有效成核表面積。因此,對(duì)成核模型中的總表面積 S a 進(jìn)行修正,如公式(8)所示。

鑒于實(shí)驗(yàn)中所使用微磨粒為同一材料,其理化性質(zhì)及表面特性差異可忽略不計(jì),在假設(shè)各磨粒成核行為具有統(tǒng)計(jì)一致性的前提下,對(duì)成核參數(shù)進(jìn)行等效歸并處理,從而將模型(5)簡(jiǎn)化為:

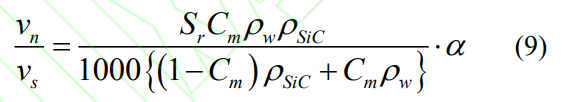

非均質(zhì)成核速率 v n 與位點(diǎn)特定成核速率 v s 的比率可用來評(píng)估微磨粒對(duì)空化效應(yīng)的影響程度,弱影響量歸結(jié)于系數(shù)a(取值為1)。

3、試驗(yàn)

搭建了高速攝影條件下的超聲空化試驗(yàn)平臺(tái)(圖1a),包括帶有頻率追蹤的超聲波發(fā)生器、換能器、變幅桿及高速攝影系統(tǒng)。高速攝影系統(tǒng)由PHOTRON高速攝影機(jī)、FF 100F2.8CA-Dreamer Macro 2全畫幅微距鏡頭及LED-150T聚光燈組成,實(shí)驗(yàn)過程中幀率保持為6400Hz,以滿足對(duì)超聲空化過程中氣泡云演化與運(yùn)動(dòng)特征的時(shí)間分辨需求。在此基礎(chǔ)上,建立了超聲空化改性試驗(yàn)平臺(tái)(圖1h),增設(shè)精度0.01μm的光學(xué)升降平臺(tái)及3D打印專用夾具,實(shí)現(xiàn)樣品的高精度定位與改性控制。材料微觀表征顯示,碳化硅微磨粒(圖1e)呈棱角狀且表面粗糙,有利于增強(qiáng)空化誘導(dǎo)的表面改性及非均質(zhì)成核, TC17鈦合金表面(圖1f)保留前序加工痕跡。

開展了空泡云高速攝影觀測(cè)試驗(yàn)和TC17鈦合金的超聲空化微磨粒改性試驗(yàn),超聲波功率設(shè)定為600W,輻照時(shí)間設(shè)定為20 min,靶距設(shè)定為0.25 mm,微磨粒粒徑和質(zhì)量分?jǐn)?shù)分別為13.4μm和0.5 wt%,選用20kHz、30kHz和40kHz的超聲頻率對(duì)TC17鈦合金進(jìn)行表面改性。采用LEXTOLS5000激光共聚焦顯微鏡、SCTMC-DHV-1000顯微硬度儀和DS-21L立式X射線應(yīng)力儀對(duì)TC17鈦合金原始樣品進(jìn)行表面粗糙度、顯微硬度和殘余應(yīng)力測(cè)試。原始樣品表面粗糙度為2.01μm，顯微硬度375.9Hv，殘余應(yīng)力-249.3MPa，為后續(xù)改性效果評(píng)估提供基準(zhǔn)。在試驗(yàn)部分中，微磨粒粒徑與質(zhì)量分?jǐn)?shù)均保持恒定(13.4μm，0.5 wt%)，以作為受控變量，僅考察超聲頻率變化對(duì)協(xié)同改性效果的影響。

4、結(jié)果和討論

4.1空泡演變與非均質(zhì)成核

對(duì)空泡演變數(shù)學(xué)模型進(jìn)行數(shù)值求解，結(jié)果如圖2所示。空泡膨脹過程可視為能量積累階段，其膨脹半徑與最終塌陷釋放的能量密切相關(guān)。在無微磨粒條件下，20kHz、30kHz和40kHz激勵(lì)下的最大空泡半徑分別為51.36μm、37.96μm和31.48μm，呈現(xiàn)出與超聲頻率成反比的規(guī)律。在引入微磨粒的流體域中，相應(yīng)頻率下的最大空泡半徑分別減小至47.98μm、36.19μm和29.59μm。這表明微磨粒運(yùn)動(dòng)所引發(fā)的局部壓力擾動(dòng)抑制了空泡的動(dòng)態(tài)膨脹過程，從而削弱了單個(gè)氣泡在潰滅時(shí)的能量釋放。

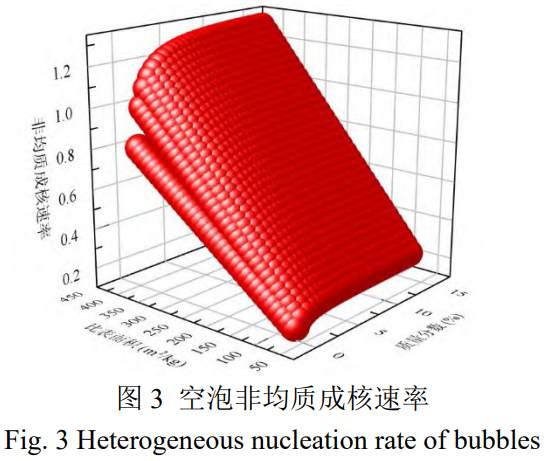

進(jìn)一步分析超聲空化微磨粒流體域內(nèi)的成核行為，對(duì)改進(jìn)后的數(shù)學(xué)模型進(jìn)行求解，結(jié)果如圖3所示。圖3所示結(jié)果為基于非均質(zhì)成核理論模型的參數(shù)分析，用于定性揭示微磨粒質(zhì)量分?jǐn)?shù)和比表面積對(duì)空泡成核速率的影響趨勢(shì)。計(jì)算結(jié)果表明，空泡非均質(zhì)成核速率與微磨粒比表面積呈正相關(guān)。隨著微磨粒質(zhì)量分?jǐn)?shù)的增加，成核速率表現(xiàn)出“快速上升-逐漸平緩”的趨勢(shì)。這意味著微磨粒不僅通過增加成核位點(diǎn)顯著提升了空化泡密度，也在更高質(zhì)量分?jǐn)?shù)下表現(xiàn)出飽和效應(yīng)，從而決定了空化域內(nèi)空化強(qiáng)度與分布特征的演化規(guī)律。微磨粒流體域內(nèi)微磨粒直接影響空泡最大半徑和空泡密度，決定了微射流沖擊強(qiáng)度與磨粒加速能力，從而控制表面改性質(zhì)量。

4.2表面質(zhì)量與微觀形貌分析

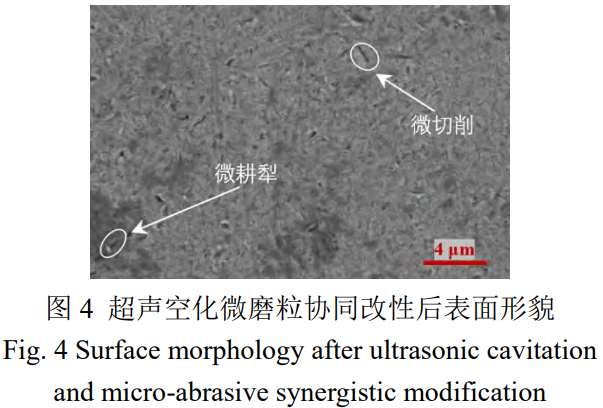

超聲空化微磨粒協(xié)同改性后，使用SEM3200掃描電子顯微鏡觀察試樣表面(圖4),材料表面呈現(xiàn)出典型的微切削與微耕犁特征。這些微觀結(jié)構(gòu)源于空泡潰滅所產(chǎn)生的微射流和沖擊波對(duì)微磨粒的加速作用，微磨粒在高速作用下對(duì)表面進(jìn)行切削、耕犁并在表層產(chǎn)生局部塑性變形，從而形成均勻分布的溝槽與塑性流動(dòng)痕跡。這些微觀形貌不僅反映了表面材料去除與重構(gòu)的耦合過程，也為表面粗糙度降低、組織細(xì)化和殘余應(yīng)力調(diào)控提供了依據(jù)。

為進(jìn)一步揭示超聲空化-微磨粒協(xié)同改性對(duì)表面形貌的影響，對(duì)20kHz和40kHz條件下TC17鈦合金表面微觀結(jié)構(gòu)進(jìn)行了定量化分析。具體方法為:在每個(gè)試樣表面隨機(jī)選取30個(gè)特征點(diǎn)，利用Image軟件對(duì)其長(zhǎng)度與寬度進(jìn)行測(cè)量，結(jié)果如圖5所示。在20kHz條件下，表面特征的平均長(zhǎng)度與寬度分別為0.74μm和0.24μm，在40kHz條件下，平均值分別為0.61μm和0.21μm。

對(duì)比兩種條件下(20kHz和40kHz)獲得的特征尺寸，長(zhǎng)寬比(L/W)分別為3.08和2.90，整體接近3。進(jìn)一步采用能量指標(biāo)E=LxW表征表面沖擊能量，結(jié)果分別為0.18和0.13，提升約38.5%。這一差異表明低頻條件下氣泡塌陷驅(qū)動(dòng)磨粒的沖擊效應(yīng)更強(qiáng)，因而形成的表面特征更大，沖擊能量更高。

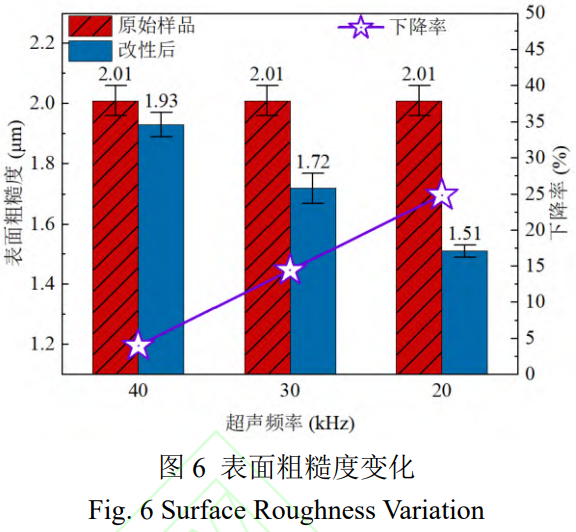

表面粗糙度是評(píng)價(jià)零件表面質(zhì)量的關(guān)鍵指標(biāo)。對(duì)TC17鈦合金在20、30與40kHz三種超聲頻率下經(jīng)超聲空化微磨粒協(xié)同改性后的表面粗糙度進(jìn)行比較，改性后粗糙度分別降至1.51μm、1.72μm和1.93μm(初始樣品為2.01μm)，對(duì)應(yīng)粗糙度的相對(duì)降低約為24.9%、14.4%與4.0%，如圖6所示。以表面粗糙度改善幅度作為改性效率的表征，在相同改性時(shí)間、超聲功率和微磨粒參數(shù)下，20kHz條件下粗糙度降低0.50μm，而40kHz僅降低0.09μm，前者約為后者的5.6倍，低頻激勵(lì)能夠在相同工藝輸入條件下實(shí)現(xiàn)更高比例的有效表面平整化，反映出其更高的空化能量利用效率。由此可見，頻率降低表面粗糙度改善幅度增強(qiáng)，表明低頻激勵(lì)下對(duì)微尺度表面平整化的累積效應(yīng)更顯著。

4.3力學(xué)性能與金相組織演化

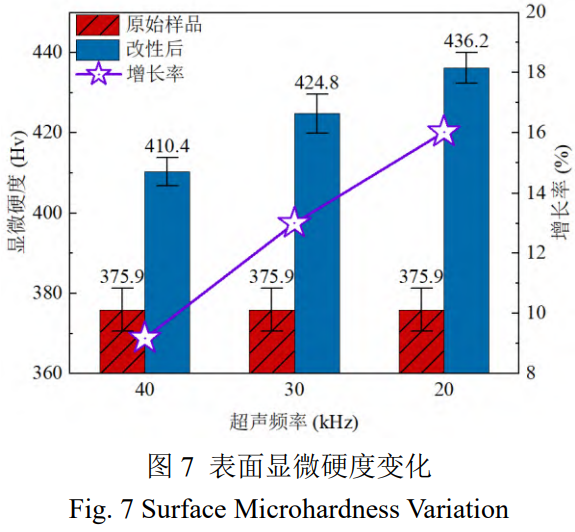

顯微硬度(Hv)是評(píng)估改性對(duì)材料表層力學(xué)強(qiáng)化效果的重要指標(biāo)。改性后在20、30與40kHz條件下的平均顯微硬度分別為436.2Hv、424.8Hv與410.4Hv(原始樣品375.9Hv)，對(duì)應(yīng)顯微硬度的相對(duì)提升約為16.0%、13.0%與9.2%，如圖7所示。顯微硬度的顯著提高可歸因于空化磨粒耦合作用下的多重強(qiáng)化機(jī)理:表層發(fā)生高密度塑性變形與位錯(cuò)孿生/堆積、晶粒細(xì)化以及引入顯著的殘余壓應(yīng)力，這些因素共同提高了材料對(duì)位錯(cuò)運(yùn)動(dòng)的阻礙能力，進(jìn)而提升顯微硬度。按照霍爾-佩奇關(guān)系，晶粒尺寸的減小將導(dǎo)致顯微硬度增加,本研究中觀測(cè)到的顯微硬度增長(zhǎng)與下文的晶粒細(xì)化結(jié)果一致。

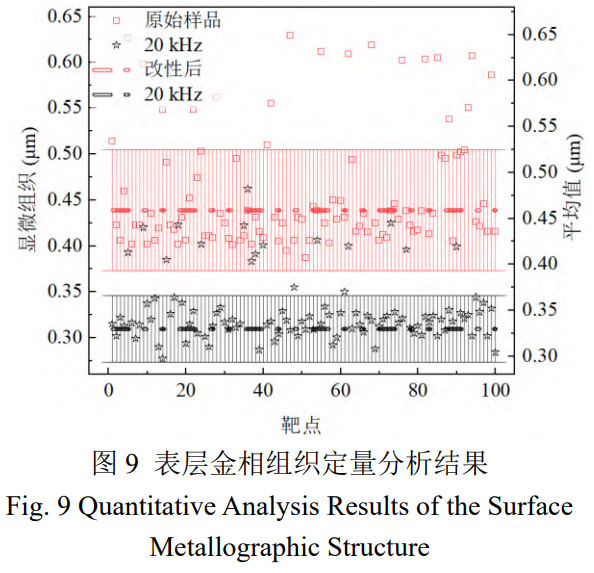

為量化改性對(duì)顯微組織的影響，對(duì)原始樣品與20kHz改性樣品進(jìn)行金相觀測(cè)，如圖8所示。兩種工況分別隨機(jī)選取100個(gè)測(cè)點(diǎn)測(cè)量組織特征寬度，結(jié)果如圖9所示。統(tǒng)計(jì)分析表明:原始TC17的組織尺寸主要集中在0.4-0.6μm，平均值為0.46μm，經(jīng)20kHz超聲空化微磨粒改性后，組織尺寸集中在0.3-0.4μm，平均值降至0.33μm，平均縮小約28.3%，并且分布更為集中。細(xì)化效應(yīng)說明空化塌陷誘發(fā)的微射流與磨粒沖擊不僅去除了表面粗糙峰，還在表層引發(fā)強(qiáng)烈的應(yīng)變，從而實(shí)現(xiàn)組織均勻化與細(xì)化。

殘余壓應(yīng)力是延長(zhǎng)疲勞壽命的關(guān)鍵有利參數(shù)，本研究中改性后樣品在20、30、40kHz與微磨粒協(xié)同改性下的殘余應(yīng)力分別為-583.5MPa、-554.2MPa、-530.1MPa，最高提升134.1%，如圖10所示。殘余壓應(yīng)力的顯著提升可歸因于空化-磨粒沖擊在表層引入大規(guī)模塑性變形，產(chǎn)生體積縮應(yīng)變與箍應(yīng)力效應(yīng)，并通過表層-基體的受約束回復(fù)產(chǎn)生長(zhǎng)時(shí)程的壓殘余，應(yīng)力場(chǎng)對(duì)裂紋萌生與擴(kuò)展具有抑制作用，從而有利于延長(zhǎng)疲勞壽命。

綜上所述，超聲空化-微磨粒協(xié)同改性的強(qiáng)化與表面平整化效應(yīng)均表現(xiàn)出顯著的頻率依賴性，其中低頻(20kHz)條件下改性效果最優(yōu)。空泡動(dòng)力學(xué)分析表明，低頻激勵(lì)觸發(fā)的氣泡塌陷釋放出更高的沖擊能量，局部塑性變形區(qū)更大，從而促進(jìn)晶粒細(xì)化、顯微硬度提升及殘余壓應(yīng)力增強(qiáng)。同時(shí)，微磨粒在高速射流與沖擊波的驅(qū)動(dòng)下形成微切削與耕犁效應(yīng),推動(dòng)表層組織細(xì)化與力學(xué)性能增強(qiáng)。高速攝影實(shí)驗(yàn)結(jié)果與動(dòng)力學(xué)解析高度一致(圖1b-d):20 kHz條件下空泡云聚集性和指向性最強(qiáng),在30kHz時(shí),空泡云分布趨于發(fā)散,40kHz時(shí)則表現(xiàn)出在空化域內(nèi)漂移、形成圓錐扇面式擴(kuò)散特征,指向性顯著減弱。這種由頻率誘導(dǎo)的空泡云聚集性與指向性差異,使得空化塌陷能量在空間和時(shí)間上呈現(xiàn)出不同的有效利用方式,從而導(dǎo)致宏觀表面改性效率的顯著非線性響應(yīng)。在超聲空化-微磨粒協(xié)同體系中,空泡塌陷產(chǎn)生的微射流與沖擊波為微磨粒提供瞬時(shí)高能加速，使其運(yùn)動(dòng)狀態(tài)顯著區(qū)別于單純流場(chǎng)驅(qū)動(dòng)條件。尤其在低頻超聲激勵(lì)下，空化云呈現(xiàn)出更強(qiáng)的聚集性與指向性，有效提高了微磨粒參與沖擊的空間集中度和有效作用概率。上述結(jié)果共同揭示，低頻激勵(lì)更易形成能量集中且可控的空化作用，因而在表面粗糙度改善與力學(xué)性能強(qiáng)化方面均具有優(yōu)勢(shì)，為鈦合金表面改性工藝的優(yōu)化設(shè)計(jì)提供了堅(jiān)實(shí)的實(shí)驗(yàn)與理論依據(jù)。

5、結(jié)論

本研究圍繞超聲空化微磨粒協(xié)同改性TC17鈦合金的機(jī)理與試驗(yàn)展開了系統(tǒng)研究，結(jié)果表明，空化效應(yīng)主要通過加速并調(diào)控微磨粒的運(yùn)動(dòng)行為參與表面改性過程，且在低頻超聲激勵(lì)條件下，空泡云指向性增強(qiáng)，微磨粒沖擊更加集中和高效，從而實(shí)現(xiàn)更優(yōu)的表面質(zhì)量與力學(xué)性能提升。主要結(jié)論如下:

(1)構(gòu)建了考慮微磨粒擾動(dòng)效應(yīng)的空泡演化模型和非均質(zhì)成核速率預(yù)測(cè)模型。結(jié)果表明，微磨粒通過提供額外成核位點(diǎn)并引入局部壓力擾動(dòng)，能夠顯著提升空化泡密度，同時(shí)抑制單泡膨脹，從而改變空化過程的能量釋放特征。

(2)高速攝影試驗(yàn)結(jié)果驗(yàn)證了模型預(yù)測(cè)。20kHz條件下空泡云聚集性和指向性最強(qiáng)，而隨頻率升高，空泡云逐漸發(fā)散并在40kHz下形成圓錐扇面擴(kuò)散形態(tài)，能量集中性明顯減弱。

(3)超聲空化微磨粒協(xié)同作用在表面形成微切削與微耕犁特征，顯著改善了表面粗糙度，并誘導(dǎo)晶粒細(xì)化和殘余壓應(yīng)力積累。在20kHz條件下，表面粗糙度降低24.9%，顯微硬度提升16.0%，殘余壓應(yīng)力增強(qiáng)134.1%，金相組織平均細(xì)化約28.3%，表現(xiàn)出最優(yōu)的表面質(zhì)量與力學(xué)性能協(xié)同提升效果。

(4)隨頻率降低，改性強(qiáng)化效應(yīng)與空化塌陷磨粒沖擊能量逐漸增強(qiáng)(提升38.5%)，表明低頻工況更有利于表層強(qiáng)化與表面均勻化，頻率選擇是影響改性效果的關(guān)鍵工藝參數(shù)。

研究揭示了超聲空與微磨粒協(xié)同作用下的多尺度耦合機(jī)理，為航空發(fā)動(dòng)機(jī)鈦合金葉片表面改性工藝優(yōu)化提供了理論支撐與實(shí)驗(yàn)依據(jù)。

參考文獻(xiàn)

[1] Liu W,Xu G,Gu X,et al. Experimental analysis and thermodynamic modeling for multilevel heat exchange system with multifluid in aero  engines[J].Energy,2025,315:134373.

[2] Aygun H, Erkara S, Turan O. Comprehensive exergo- sustainability analysis for a next generation aero engine[J]. Energy, 2022, 239:122364.

[3] Gupta A, Bennett C J, Sun W. Fatigue response of selective laser melted Ti-6Al-4V bracket: an experimental study[J]. Procedia Structural Integrity,2021,31:15-21.

[4] Fu Y, Gao H, Wang X, et al. Machining the Integral Impeller and Blish of Aero-Engines: A Review of Surface Finishing and Strengthening Technologies[J]. Chinese Journal of Mechanical Engineering,2017,30(3):528-543.

[5] Li Q, Cai J, Chen L, et al. High-temperature deformation behavior and microstructural evolution of TC17 alloy[J]. Materials Today Communications,2024,40:109383.

[6]Ding M C, Zhang Y L, Lu H T. Fatigue life prediction of TC17 titanium alloy based on micro scratch[J]. International Journal of Fatigue,2020,139:105793.

[7]Zhang C, Xing P, Li Z, et al. Combustion Behavior and Microstructure of TC17 Titanium Alloy under Oxygen-Enriched Atmosphere[J].Metals,2023,13(6):1020.

[8]付航,甘世旭.鈦合金在航空發(fā)動(dòng)機(jī)壓氣機(jī)葉片中的應(yīng)用及力學(xué)性能分析[J].中國(guó)機(jī)械，2025(11):15-18.

[9]楊自豪,范增華,張翔,等.鈦合金管內(nèi)表面的化學(xué)輔助磁性剪切增稠拋光實(shí)驗(yàn)研究[J].中國(guó)機(jī)械工程,2025.

[10]尹衍恒，趙朕，李慶，等.連續(xù)激光拋光鈦合金表面的磨損性能研究[J].表面技術(shù)，2025，54(1):218-227.

[11]潘玉良，蔡晉，孟慶勛，等.TC17合金超聲噴丸強(qiáng)化應(yīng)力場(chǎng)與形貌分析[J].航空精密制造技術(shù),2025,61(4):4-8.

[12]葉林征，祝錫晶，王建青.近壁聲空泡潰滅微射流沖擊流固耦合模型及蝕坑反演分析[J].爆炸與沖擊,2019,39(6):23-34.

[13]李祚庥，祝錫晶，郭千瑜，等.超聲珩磨光整加工技術(shù)研究綜述[J].電加工與模具,2025(4):1-12.

[14]孫毅，祝利豪，毛亞郎，等.近球壁射流空泡潰滅對(duì)微細(xì)顆粒破碎效果的影響[J].中國(guó)機(jī)械工程,2020,31(24):2910-2917,2923.

[15]葉林征，祝錫晶.功率超聲珩磨磨削區(qū)空泡潰滅微射流沖擊特性及試驗(yàn)研究[J].機(jī)械工程學(xué)報(bào),2020,56(12):115.

[16]羅健鑫，王彥菊，崔敏超，等.空化水噴丸表面改性技術(shù)研究進(jìn)展綜述[J].航空制造技術(shù)，2024,67(9):51-61.

[17] Soyama H, Korsunsky A M. A critical comparative review of cavitation peening and other surface peening methods[J]. Journal of Materials Processing Technology, 2022, 305:117586.

[18] Ye L,Zhu X,He Y,et al. Surface strengthening and grain refinement of AZ31B magnesium alloy by ultrasonic cavitation modification[J]. Chinese Journal of Aeronautics, 2021, 34(4): 508-517.

[19] Chuai S, Ye L, Zhu X, et al. Theoretical and experimental study on micron-sized SiC micro-abrasives regulating ultrasonic cavitation intensity[J]. Spectrochimica Acta Part A:Molecular and Biomolecular Spectroscopy,2025,330:125686.

[20] Fu Y, Zhu X, Wang J, et al. Investigation of impact load and erosion behaviors on Ti-Ta alloy surface through the synergistic effect of ultrasonic cavitation and micro-abrasive particles[J]. Journal of Materials Research and Technology,2023,26:3893-3904.

[21]李琛，袁牧，許慶鐸，等.超聲空化對(duì)細(xì)微流道中固體顆粒的運(yùn)動(dòng)特性研究[J].機(jī)械工程學(xué)報(bào),2022,58(23):218-226.

[22] Chen X, Xu S, Ignacio Ahuir-Torres J,等.Acceleration mechanism of abrasive particle in ultrasonic polishing under synergistic physical vibration and cavitation: Numerical study[J].Ultrasonics Sonochemistry,2023,101:106713.

[23] Chuai S, Zhu X, Ye L, et al. Study on the mechanism of ultrasonic cavitation effect on the surface properties enhancement of TC17 titanium alloy[J]. ULTRASONICS SONOCHEMISTRY,2024,108:106957.

[24] Zhao B, Zhang L, Wu M, et al. Heterogeneous nucleation of embedded droplets in the Zn-15Bi immiscible alloy studied by nanocalorimetry[J]. Thermochimica Acta,2023,720:179420.

（注，原文標(biāo)題：超聲空化微磨粒協(xié)同改性TC17鈦合金表面特性研究_啜世達(dá)）
