500℃高溫服役工況下Ti150鈦合金鍛件力學性能匹配與疲勞裂紋擴展行為及表面強化改性抗疲勞機制分析

寶雞利泰金屬航空航天用Ti150鈦合金鍛件，是以Ti-6Al-2Sn-4Zr-2Mo（國內常稱TA15/Ti150）為標準成分的近 α 型中高溫高強韌鈦合金鍛件。專為航空航天500℃級熱端承力、高壓強載、長壽命服役工況設計，兼具優異中溫強度、高斷裂韌性、低疲勞裂紋擴展速率、良好焊接性、輕量化核心特性，是航空發動機壓氣機 / 中介機匣盤件、機匣支撐環、傳動軸系的核心選材，適配先進渦扇 / 渦噴發動機、飛行器高應力連接與傳動部件。

一、性能特點

Ti150 鍛件針對航空航天中溫高強、抗蠕變、耐疲勞、高可靠需求定制，核心性能顯著優于 TC4，是 500℃級綜合性能最優近 α 鈦合金之一。

（一）核心力學性能（退火 / 穩定化態）

（二）物理與化學特性

高比強度輕量化：密度 4.45g/cm3，比強度是 300M 鋼的 2.8 倍、TC4 的 1.3 倍，發動機盤件 / 機匣 / 傳動軸減重 35%-42%，直接提升推重比、降低油耗、增加航程。

500℃中溫穩定：長期耐受 500℃，短時 550℃；500℃/1000h 服役，性能衰減＜7%，無晶粒粗化與相轉變，適配壓氣機中后段、中介機匣、發動機傳動軸等高溫區 。

高純凈低雜質：氧≤0.12%、氫≤0.0012%、氮≤0.015%、鐵≤0.15%，無有害夾雜，杜絕氫脆與應力腐蝕開裂，保障航空級高可靠。

優異耐蝕與抗蠕變：抗鹽霧、濕熱、燃油 / 液壓油腐蝕；500℃下抗蠕變性能優異，長期服役尺寸穩定，適配發動機復雜介質與振動工況。

良好加工與焊接適配：鍛造溫度窗口寬（950-1020℃），可制成復雜盤件、環件、軸類；焊接性能優良，電子束焊 / 氬弧焊接頭強度系數≥0.95，適配機匣分段焊接、傳動軸組件連接。

二、執行標準

嚴格遵循國標、國軍標、航空專用標準、國際 AMS，全流程質控滿足航空航天一級熱端 / 承力 / 傳動部件認證要求。

（一）國內標準

國家標準：GB/T 3620.1（鈦合金牌號成分）、GB/T 3621（鈦合金鍛件通用規范）、GB/T 2965（鈦合金熱處理）。

國家軍用標準：GJB 250A-2008（航空鈦合金鍛件）、GJB 949A（航空鈦合金力學性能）、GJB 2220（Ti150 專用鍛件標準）、GJB9001C-2017（軍工質量體系）。

航空行業標準：HB 7716（航空高強鈦合金鍛件）、HB 5264（鈦合金熱處理工藝）、HB 5421（鈦合金無損檢測）、HB 6623（航空發動機鈦合金零件）。

（二）國際標準

美國宇航材料規范：AMS 4975（Ti150 航空鍛件）、AMS 2631（鈦合金鍛造工藝） 。

歐洲航空標準：EN 5726（航空發動機用Ti150鈦合金）。

三、加工工藝

采用高純凈真空熔煉 + 近 α 相區鍛造 + 穩定化熱處理 + 全檢質控閉環工藝，嚴控組織均勻性與中溫性能穩定性，適配航空航天高可靠性要求。

（一）原料與熔煉（高純凈核心）

選用0 級海綿鈦 + 高純 Al/Sn/Zr/Mo，真空配料（誤差≤±0.04%）；采用真空自耗電弧熔煉（VAR）3 次 + 電子束精煉，真空度≤10??Pa，鑄錠氧≤0.12%、氫≤0.0012%，無夾雜、氣孔，成分均勻偏差≤±0.03%，杜絕偏析。

（二）鍛造工藝（組織強化關鍵）

加熱：鑄錠 / 坯料加熱至980-1020℃（近 α 相區），保溫 2-4h，溫度均勻性 ±10℃，確保塑性充分、組織穩定。

開坯與成型：先自由鍛開坯（鍛造比≥5），打碎鑄態晶粒；再采用模鍛 / 等溫鍛造（930-980℃，終鍛溫度≥880℃），制成盤件、環件、軸類鍛件，鍛造比≥7，細化晶粒至 15-25μm，致密度≥99.9%，保障組織均勻與中溫性能穩定。

控冷：鍛后快速轉移至保溫爐，控制冷卻速率（40-60℃/h），避免應力集中與組織不均。

（三）熱處理（性能調控核心）

采用穩定化退火工藝，平衡中溫強度、韌性與抗蠕變性能：

加熱：720-750℃保溫 2h，空冷；

目的：消除鍛造內應力、穩定組織、提升 500℃抗蠕變與疲勞性能，避免高溫服役時組織劣化。

（四）精整與表面處理

精整：精密矯直（軸類直線度≤0.8mm/m）、機加工（尺寸公差 ±0.05mm）、表面磨光（Ra≤0.4μm）；

表面強化：高能束噴丸 + 陽極氧化，引入殘余壓應力（≥-700MPa），提升抗疲勞與耐蝕性。

（五）無損檢測（零缺陷保障）

執行四重檢測：超聲波探傷（UT，內部夾雜 / 裂紋，AA 級）、渦流探傷（ET，表面微裂紋）、金相檢測（晶粒 / 組織）、力學性能抽檢，100% 合格方可出廠。

四、關鍵技術

利泰金屬突破Ti150鈦合金中溫高強韌平衡、組織穩定控制、抗蠕變強化、精密鍛造、焊接適配五大核心技術，解決航空航天熱端 / 承力 / 傳動部件服役瓶頸 。

（一）低偏析高純凈合金化技術

精準控制 Al（6%）、Sn（2%）、Zr（4%）、Mo（2%）配比：Al 穩定 α 相提升中溫強度；Mo 強化 β 相、提升淬透性與抗蠕變；Sn/Zr 細化晶粒、改善韌性與熱穩定性；嚴控間隙元素（氧≤0.12%），保障 500℃長期服役組織穩定。

（二）近 α 相區細晶強韌化技術

通過近 α 相區加熱 + 模鍛 / 等溫鍛造 + 控溫終鍛協同，晶粒細化至 15-25μm，調控 α 相比例（≥90%），實現中溫高強（500℃≥780MPa）+ 高韌性（≥75MPa?m1/2）+ 抗蠕變 + 高疲勞平衡，耐受發動機高溫、振動與交變載荷。

（三）500℃中溫穩定與抗蠕變技術

精準調控 Mo/Zr 含量與熱處理工藝，抑制 500℃下晶粒長大與相轉變，提升抗蠕變性能；500℃/1000h 服役，強度衰減＜7%，尺寸變形≤0.04%，適配發動機長期中高溫工況 。

（四）大型復雜鍛件精密鍛造技術

開發等溫鍛造 + 近凈成型工藝，模具加熱至與坯料同溫（950℃），慢速變形，消除模具激冷效應，保障盤件、環件、軸類鍛件尺寸精度（±0.05mm）與組織均勻，減少機加工余量 30% 以上。

（五）高可靠焊接與抗疲勞表面技術

優化電子束焊 / 氬弧焊工藝，焊接接頭強度系數≥0.95；開發高能束噴丸 + 納米陶瓷涂層復合工藝，表面晶粒細化至 8-15μm，殘余壓應力≥-700MPa，疲勞極限提升 20%，適配盤件榫槽、傳動軸花鍵等高疲勞部位。

五、加工流程

原料甄選→真空配料→真空熔煉→鑄錠→近 α 相區自由鍛開坯→模鍛 / 等溫鍛造→穩定化退火→精整加工→無損檢測→表面強化→終檢→包裝出廠，全流程 13 道核心工序，全程可追溯。

原料甄選：0 級海綿鈦 + 高純合金元素，成分復檢合格；

真空配料：按Ti150標準配比，誤差≤±0.04%；

真空熔煉：3 次 VAR + 電子束精煉，鑄錠高純凈無缺陷；

近 α 相區開坯：1000℃±20℃鍛造，鍛造比≥5，細化晶粒；

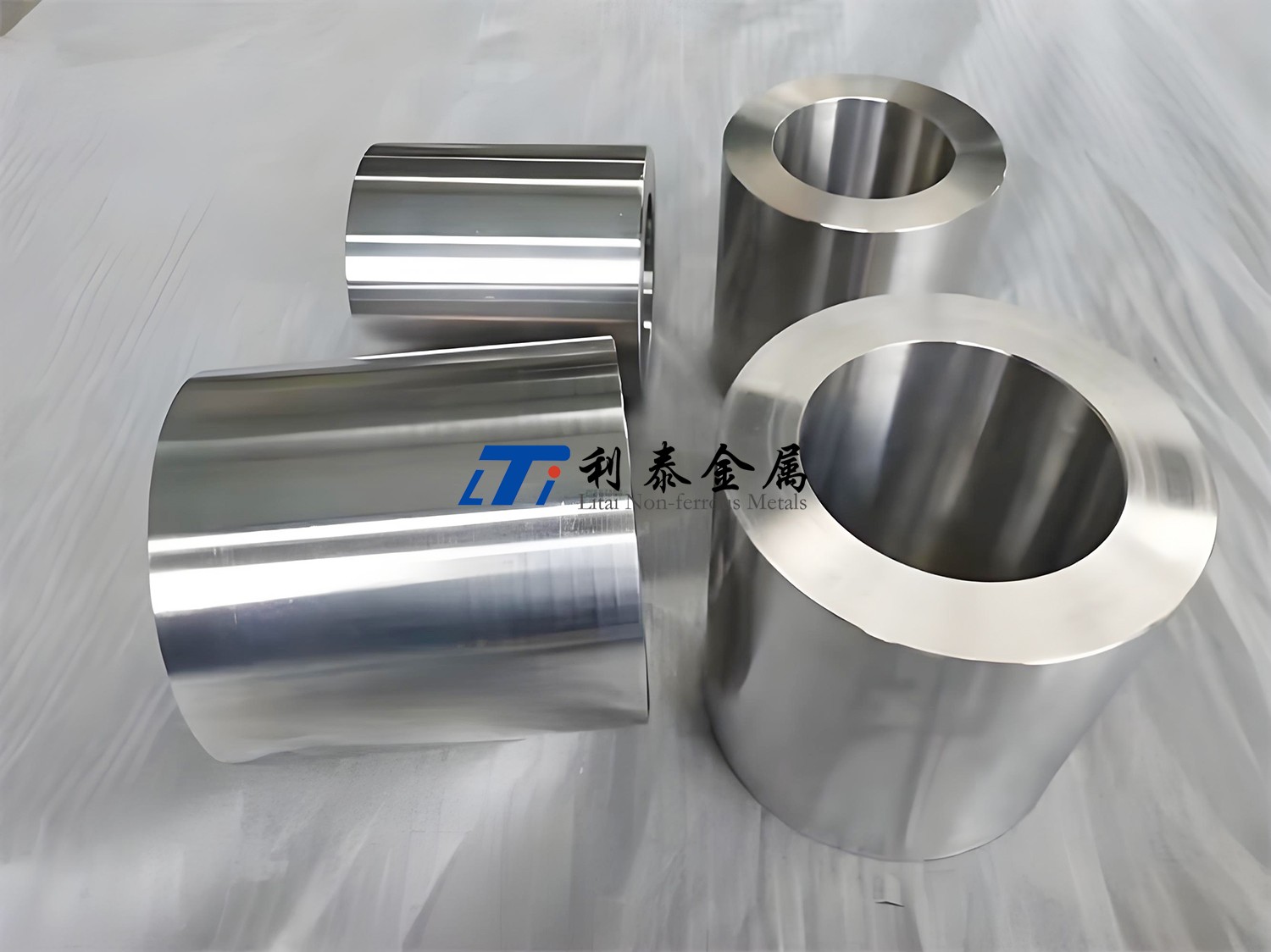

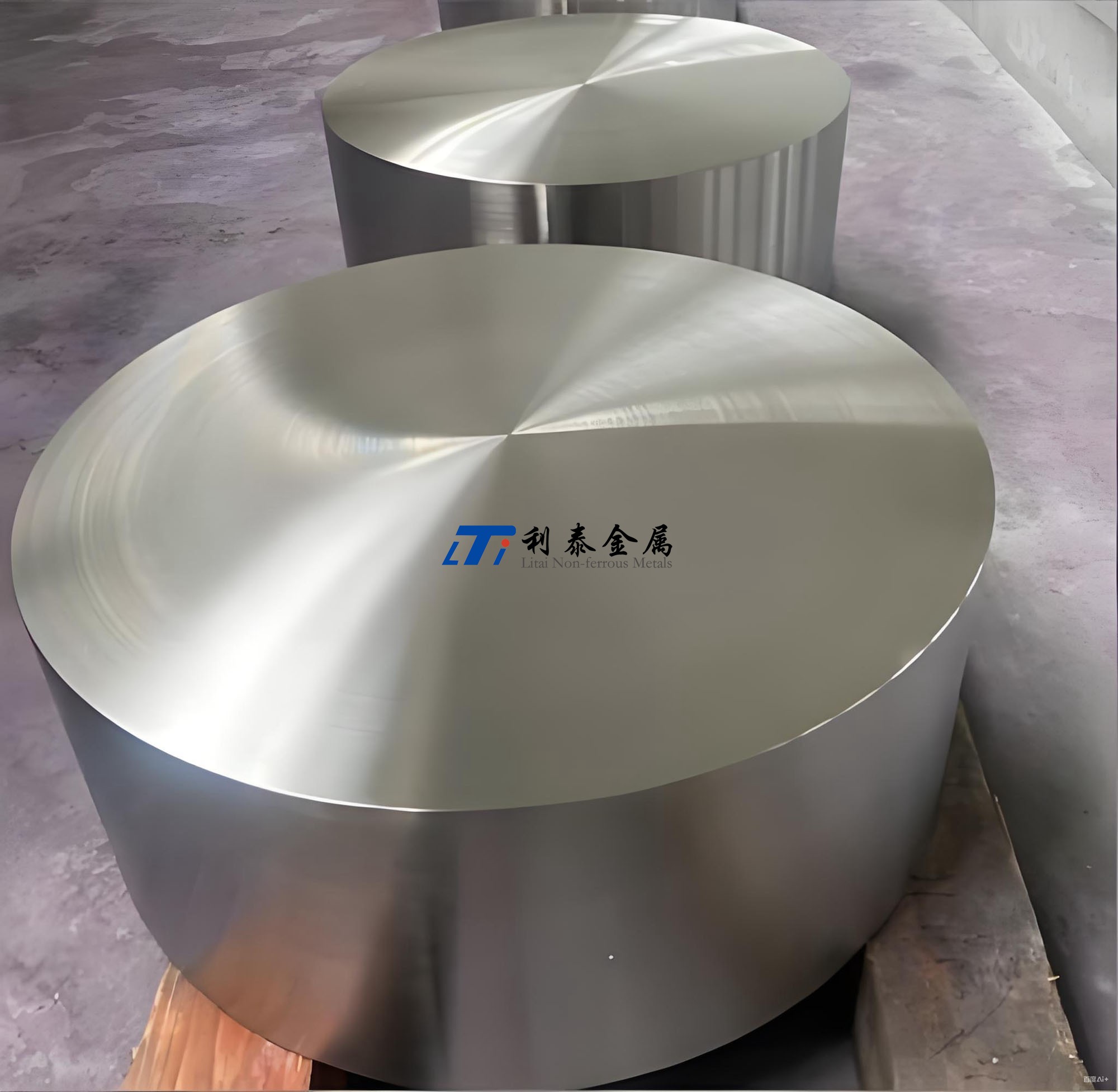

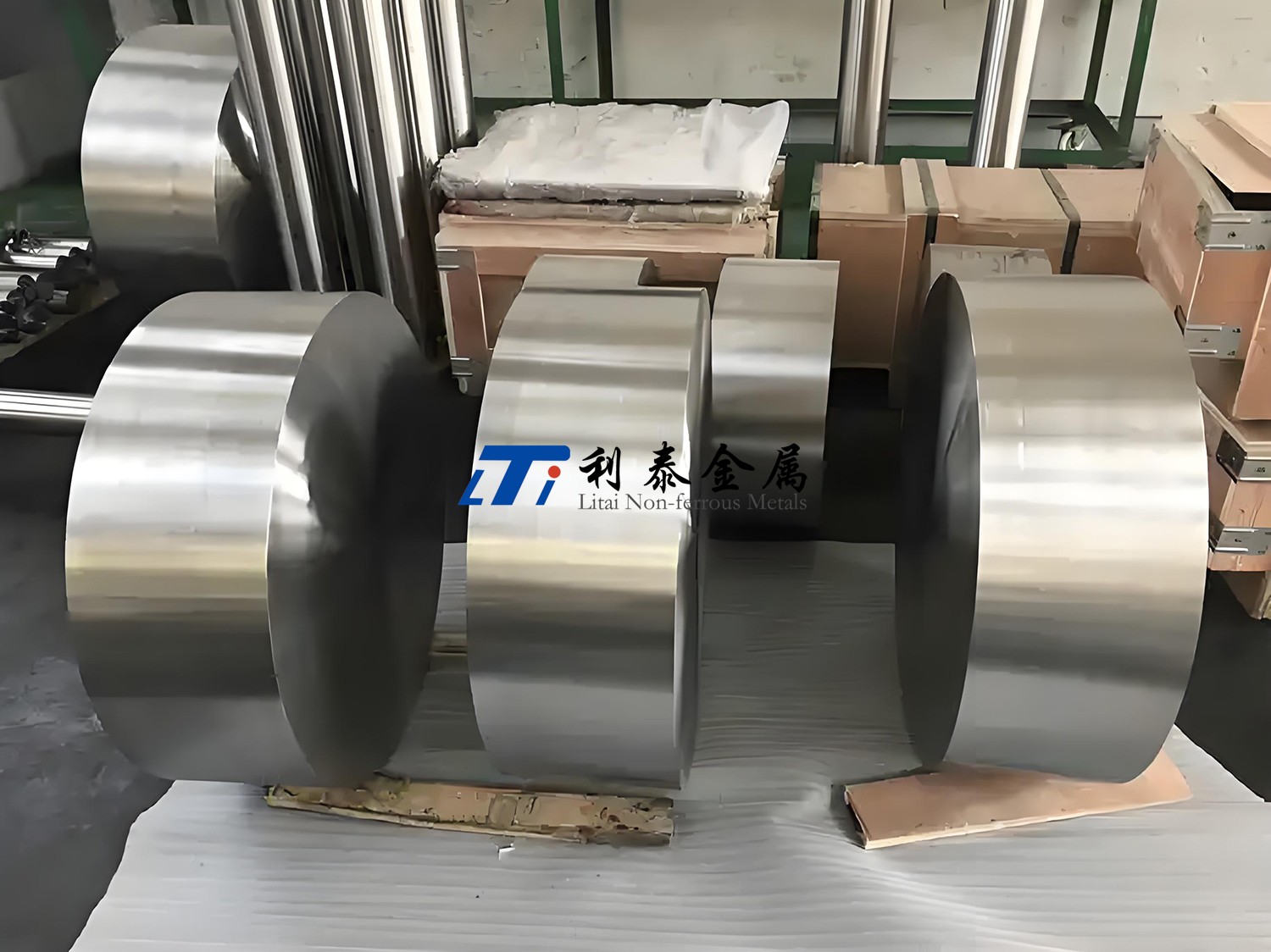

精密成型：950℃±30℃模鍛 / 等溫鍛造，鍛成盤件 / 環件 / 軸類；

熱處理：735℃穩定化退火，消除應力、穩定組織；

精整：矯直→機加工→磨光，精度達 ±0.05mm；

無損檢測：UT+ET + 金相 + 力學抽檢，100% 合格；

表面強化：高能束噴丸 + 陽極氧化，提升抗疲勞與耐蝕性；

終檢：尺寸、性能、外觀全檢；

包裝：防潮真空包裝 + 防震木箱，避免運輸損傷。

六、具體應用領域

Ti150 鍛件憑借中溫高強、抗蠕變、耐疲勞、輕量化、焊接性好特性，核心應用于航空航天500℃級熱端承力、高壓強載、高扭矩傳動部件 。

（一）壓氣機 / 中介機匣盤件（核心應用）

高壓壓氣機 1-8 級轉子盤、中介機匣連接盤、風扇后段輔助盤：替代 TC4 鍛件，減重 40%、疲勞壽命延長 3 倍，耐受轉子高速旋轉離心力（≥10000r/min）、500℃中溫與百萬次交變載荷，適配渦扇 - 10/15、長江 - 1000 等先進發動機，通過 10 萬次疲勞測試 。

盤件榫槽 / 連接頸：高耐磨 + 抗疲勞，耐受葉片榫頭沖擊與微動磨損，延長盤件 - 葉片系統壽命。

（二）機匣支撐環 / 安裝邊

高壓壓氣機機匣支撐環、中介機匣安裝邊、風扇機匣連接環：500℃中溫穩定，抗拉強度≥780MPa，耐受發動機振動、內壓與裝配載荷，減重 38%，降低機匣變形風險，提升發動機轉子 - 機匣同軸度，適配高壓壓氣機中后段、中介機匣高溫區 。

機匣法蘭 / 連接座：高斷裂韌性 + 抗蠕變，耐受螺栓預緊力與熱變形，確保機匣密封與連接可靠性。

（三）傳動軸 / 聯軸器 / 花鍵套

發動機高壓傳動軸、風扇連接軸、聯軸器主體、花鍵套：高比強度 + 高彈性模量 + 抗扭，耐受高扭矩、高頻扭轉振動與 500℃中溫，減重 42%，提升傳動效率與可靠性，適配壓氣機 - 風扇連接、發動機 - 機身傳動系統，杜絕傳動軸斷裂、花鍵磨損失效。

軸類連接頭 / 鎖扣：超高強度 + 抗沖擊，耐受瞬間扭矩沖擊，適配傳動軸高應力連接部位。

（四）其他航空航天應用

發動機高壓壓氣機葉片榫頭 / 葉根：高耐磨 + 抗疲勞，耐受葉片振動與離心力，適配高壓壓氣機葉片連接；

火箭發動機渦輪泵軸 / 連接環：中溫穩定 + 抗蠕變，耐受火箭發射高溫、高壓與振動，適配中小型運載火箭渦輪泵系統；

飛行器機身高溫連接框 / 接頭：輕量化 + 中溫高強，耐受高空高溫、氣動載荷，適配軍機 / 民機機身高溫區連接部件 。

七、與其他領域用鈦合金鍛件的對比

從核心需求、材質成分、性能側重、工藝要求、成本、應用場景6 大維度，對比Ti150與軍機 / 民機體結構、艦船海洋工程、水下裝備、石油鉆探 / 井下工具、賽車 / 航天賽車懸掛 / 連桿 / 轉向節、醫療 / 體育植入物用鈦合金鍛件。

八、未來發展新領域（方向）

依托航空航天裝備升級、輕量化需求與極端工況拓展，Ti150 鍛件聚焦性能升級、成本降低、場景拓展、復合化、智能化五大方向 。

（一）新一代大涵道比渦扇發動機熱端部件規模化應用

適配長江 - 2000、渦扇 - 20等大涵道比民機發動機，用于高壓壓氣機 1-10 級轉子盤、中介機匣整體鍛件、傳動軸系一體化組件，替代 TC4 鍛件，減重 40%+ 疲勞壽命翻倍，降低油耗與維護成本，推動民用航空發動機鈦合金輕量化普及 。

（二）軍用航空發動機 550℃級性能升級

適配渦扇 - 15、渦扇 - 19等新一代軍機發動機，優化成分與工藝，將500℃抗拉強度提升至 820MPa、持久強度（550℃/100h）≥650MPa，用于高壓壓氣機后段盤、高溫中介機匣、發動機傳動軸，耐受更高溫度（550℃）、更高轉速（≥12000r/min），助力發動機推重比突破 12:1 。

（三）重型運載火箭渦輪泵與箭體傳動部件

適配長征九號、星艦等重型運載火箭，用于渦輪泵軸 / 連接環、箭體級間段傳動軸、燃料貯箱支撐環，耐受火箭發射高溫（500℃）、高壓、強振動與大載荷，減重 42%，提升火箭運載能力（提升 15%-20%）。

（四）高超音速飛行器高溫傳動與承力部件

用于高超音速飛行器（馬赫數 5-8）的機身高溫連接框、翼面?zhèn)鲃?dòng)連桿、發動機進氣道支撐環，耐受 500-550℃高溫、氣動沖擊與高過載，利用Ti150中溫穩定、高比強度特性，解決高超音速飛行器高溫輕量化與傳動可靠性難題。

（五）鈦基復合鍛件（TMC）開發

以Ti150鍛件為基體，增強SiC 陶瓷顆粒 / 碳纖維，開發中溫超高強（500℃≥900MPa）、高模量（≥140GPa）、耐磨鈦基復合鍛件，用于航空發動機高速傳動齒輪坯、渦輪軸、高溫花鍵套，性能較Ti150提升 25% 以上，適配更高溫度、更高轉速極端工況。

（六）綠色低成本化技術

優化熔煉 / 鍛造工藝（縮短流程、降低能耗 25%）、開發鈦屑再生利用技術（再生料利用率≥35%）、簡化非核心工序質控，降低Ti150成本 30% 以上，推動其在中小型航空發動機、無人機發動機、特種燃?xì)廨啓C(jī)、高端艦船傳動部件領域規模化應用 。

（七）智能鍛件一體化技術

Ti150 鍛件內嵌光纖傳感網絡，實時監測應力、溫度、疲勞損傷、裂紋擴展，實現航空發動機盤件、傳動軸等關鍵部件健康預警與壽命預測，提升運維智能化水平，降低發動機故障風險，適配新一代智能航空發動機與飛行器。
